应用领域：
广泛应用于高频大功率开关电源中的输出滤波电抗器以及中高频开关电源变压器。
性能特点：
具有高饱和磁感应强度、高磁导率、低损耗(是硅钢片的1/5-1/10)、低矫顽力和良好的温度稳定性。

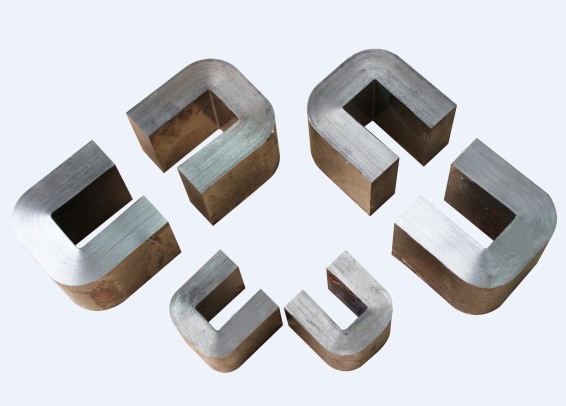

矩形切口结构，便于套装线圈绕组，具有优良的抗直流偏磁饱和能力。
| 饱和磁感 |
1.56T |
硬度 |
960kg/mm2 |
| 居里温度 |
410℃ |
密度 |
7.18g/cm3 |
| 晶化温度 |
550℃ |
电阻率 |
130μΩ.cm |
| 饱和磁致伸缩系数 |
27×10-6 |
|
|
产品规格：
|
代号 |
a |
b |
c |
d |
e |
f |
Le |
Ae |
M |
VOL |
Wa |
WaAe |
| (mm) |
(mm) |
(mm) |
(mm) |
(mm) |
(mm) |
(cm) |
(cm2) |
(g) |
(cm3) |
(cm2) |
(cm4) |
| MSCC-6.3 |
10±0.5 |
11 |
33 |
20+0.5 |
31+1 |
53+2 |
13.1 |
1.59 |
150 |
20.9 |
3.6 |
5.8 |
| MSCC-8 |
11±0.8 |
13 |
30 |
20+0.5 |
35+1 |
52+2 |
13.2 |
1.79 |
170 |
23.7 |
3.9 |
7 |
| MSCC-10 |
11±0.8 |
13 |
40 |
20+0.5 |
35+1 |
62+2 |
15.4 |
1.81 |
200 |
27.9 |
5.2 |
9.4 |
| MSCC-16A |
11±0.8 |
13 |
40 |
25+0.5 |
35+1 |
62+2 |
15.1 |
2.31 |
250 |
34.8 |
5.2 |
12 |
| MSCC-16B |
11±0.8 |
13 |
50 |
25+0.5 |
35+1 |
72+2 |
16.9 |
2.31 |
280 |
38 |
6.5 |
15 |
| MSCC-20 |
11±0.8 |
13 |
50 |
30+0.5 |
35+1 |
72+2 |
17.5 |
2.71 |
340 |
47.4 |
6.5 |
17.6 |
| MSCC-25 |
13±0.8 |
15 |
56 |
25+0.5 |
41+1 |
82+2 |
19.6 |
2.7 |
380 |
52.9 |
8.4 |
22.7 |
| MSCC-32 |
13±0.8 |
15 |
56 |
30+0.5 |
41+1 |
82+2 |
20 |
3.2 |
460 |
64.1 |
8.4 |
26.9 |
| MSCC-40 |
13±0.8 |
15 |
56 |
35+0.5 |
41+1 |
82+2 |
19.9 |
3.71 |
530 |
73.8 |
8.4 |
31.2 |
| MSCC-50 |
16±1 |
20 |
70 |
25+0.5 |
52+1 |
102+3 |
24.9 |
3.3 |
590 |
82.2 |
14 |
46.2 |
| MSCC-63 |
16±1 |
20 |
70 |
30+0.5 |
52+1 |
102+3 |
25.3 |
3.91 |
710 |
98.9 |
14 |
54.7 |
| MSCC-80 |
16±1 |
20 |
70 |
40+1 |
52+1 |
102+3 |
25.4 |
5.21 |
950 |
132 |
14 |
72.9 |
| MSCC-100 |
16±1 |
20 |
70 |
45+1 |
52+1 |
102+3 |
25 |
5.91 |
1060 |
148 |
14 |
82.7 |
| MSCC-125 |
19±1 |
25 |
83 |
35+1 |
63+1 |
121+3 |
30.2 |
5.4 |
1170 |
163 |
20.8 |
112 |
| MSCC-160 |
19±1 |
25 |
83 |
40+1 |
63+1 |
121+3 |
28.5 |
6.5 |
1330 |
185 |
20.8 |
135 |
| MSCC-200 |
19±1 |
25 |
83 |
50+1 |
63+1 |
121+3 |
29.8 |
7.81 |
1670 |
233 |
20.8 |
162 |
| MSCC-250 |
19±1 |
25 |
90 |
60+1 |
63+1 |
128+3 |
31.4 |
9.31 |
2100 |
292 |
22.5 |
210 |
| MSCC-320 |
22±1 |
35 |
85 |
50+1 |
79+1 |
129+4 |
32.5 |
9.3 |
2170 |
302 |
29.8 |
277 |
| MSCC-400 |
22±1 |
35 |
85 |
65+1 |
79+1 |
129+4 |
33.6 |
11.7 |
2820 |
393 |
29.8 |
348 |
| MSCC-500 |
25±1 |
40 |
85 |
55+1 |
90+1 |
135+4 |
35.6 |
11.3 |
2900 |
404 |
34 |
386 |
| MSCC-630 |
25±1 |
40 |
85 |
70+1 |
90+1 |
135+4 |
35.6 |
14.4 |
3670 |
511 |
34 |
488 |
| MSCC-800A |
25±1 |
40 |
85 |
85±1.5 |
90+1 |
135+4 |
35.6 |
17.4 |
4450 |
620 |
34 |
592 |
| MSCC-800B |
30±1 |
40 |
95 |
85±1.5 |
100+1 |
155+4 |
39.3 |
21 |
5930 |
826 |
38 |
799 |
| MSCC-1000 |
33±1 |
40 |
105 |
85±1.5 |
106+1 |
171+5 |
42.7 |
23 |
7060 |
983 |
42 |
967 |
注：1. Le—平均磁路长度;Ae—有效截面积
2.可以根据用户需要提供其它规格的铁芯。
