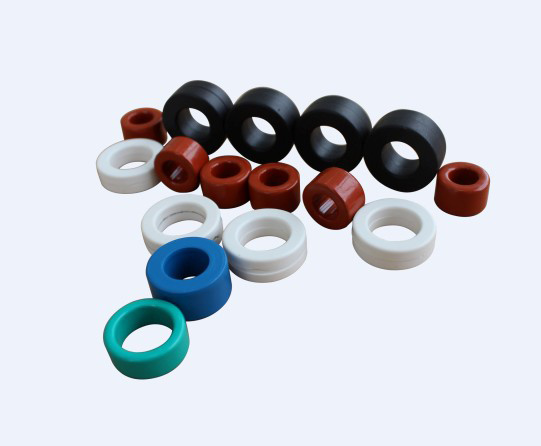

小型开关变压器环形铁芯

产品关键词: 小型开关变压器环形铁芯
产品简要介绍:应用领域:各种中小功率的开关电源模块的主变压器、脉冲变压器、控制变压器等。适用于单端和桥式、推挽等各种工作方式。

小型开关变压器环形铁芯

应用领域:

各种中小功率的开关电源模块的主变压器、脉冲变压器、控制变压器等。适用于单端和桥式、推挽等各种工作方式。

性能特点:

用铁基纳米晶带材制造,具有高导磁率、低矫顽力、低损耗、低温升,并且可以根据开关电源的工作方式灵活选择适当的铁芯磁性能。

铁芯性能:

材料 Bs(T) 低Br 中Br 高Br
Br/Bs P(w/kg) Br/Bs P(w/kg) Br/Bs P(w/kg)
铁基纳米晶 1.25 <0.2 P0.3/100K <200 0.6 P0.3/100K <300 >0.85 P0.3/100K < 400

产品规格:

铁芯型号 铁芯尺寸(mm) 护盒尺寸(mm) 有效截面积(cm2) 平均磁路长度(cm)
OD ID HT OD ID HT
MSSP-01 9 6 4 10.1 4.9 6.6 0.039 2.40
MSSP-02 9.8 6.5 4.5 11.5 4.6 6.5
MSSP-03 12 8.5 5 12.6 6.8 7.1 0.065 3.22
MSSP-04 19 11 5 19 9 9 0.13 4.70
MSSP-05 20 12 5 21 10 9 0.14 5.03
MSSP-06 22 14 5 23 11 7.1 0.13 5.70
MSSP-07 26 16 5 30.6 14.2 9.9 0.163 6.60
MSSP-08 12 9 10 17 7 13 0.105 3.30
MSSP-09 19 14 10 23 12 13 0.175 5.18
MSSP-10 20 12 5 24.8 10.4 8.6 0.14 5.3
MSSP-11 20 12 8 24.8 10.4 11.6 0.20 5.03
MSSP-12 20 12 10 24.8 10.4 13.5 0.26 5.03

注:可以根据用户需要提供其它规格的铁芯。
